智能软启动控制柜

　　(一） 概述

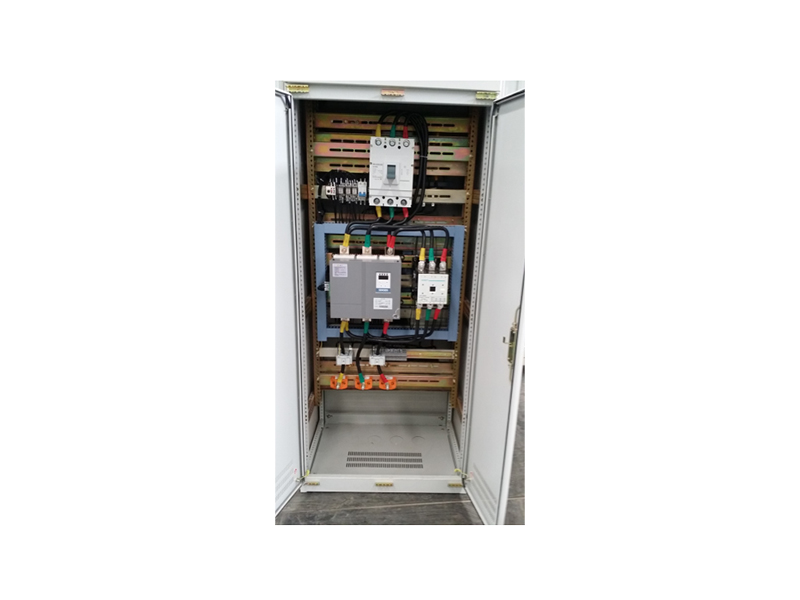

　　软起动控制柜是以智能型软起动器为主要控制元件并配有快速熔断器、主回路进线断路器、旁路接触器于一体，可实现多重保护的单台和多台电机控制装置。

　　（二） 控制功能

　　控制装置设有起动、停止按钮及运行、停止、故障指示。装置内设有远控接点，远控接点包括起动、停止输入接点，运行指示输出接点，故障输出接点（均为无源继电器接点）。具有短路保护、过载保护、过热保护、断相保护功能。

　　（三）技术参数：

　　电源电压：三相交流380V～415V，50Hz；

　　适用电机：5.5KW～500KW三相异步电动机；

　　起动方式：电压斜坡起动、限流起动、突跳起动、

　　基值电压25～75%可调；

　　限流范围1.5～4.5倍额定电流可调，

　　起动时间0.5～240秒可调；

　　运行方式：旁路运行方式、节电运行方式；

　　停止方式：斜坡停止时间1～480秒可调；

　　停止方式（级落电压80～50%可调）；

　　输入信号：开关量接点

　　输出信号：开关量接点，30VDC或220VAC 5A

　　环境温度：-25℃～+50℃

　　海拔高度：<2000m；

　　振动：振动加速度≤0.5g；

　　相对湿度：≤90%（温度为20℃）；

　　冷却方式：自然冷却或***风冷。

　　软启动器品牌有

　　1、A-B：  SMC Plus系列、SMC Dialog Plus系列

　　2、施耐德： ATS48、ATS22系列

　　3、ABB：  PSS系列、PST系列

　　4、西 门 子  3RW系列

　　5、国产系列：雷诺尔、西普等
